Беспроводная сеть за 6 простых шагов
Российская компания-производитель решений для беспроводной связи ООО «Системы, модули и компоненты» (CMK) для удобства разработчиков предлагает новый ресурс для создания беспроводной сети за 6 простых шагов на основе популярных модулей MBee-868.

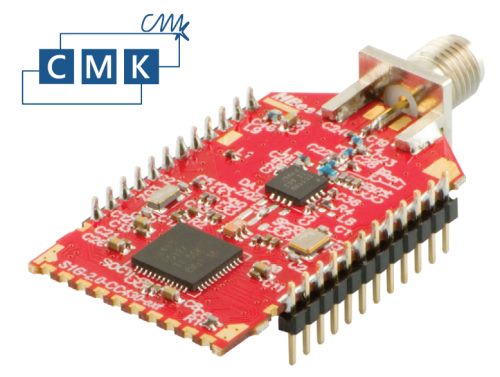

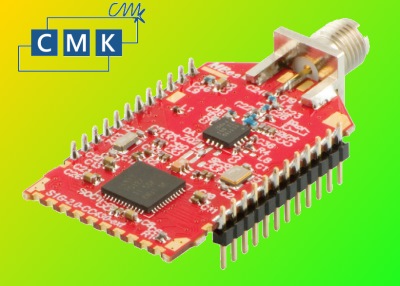

MBee-868 радиомодули диапазона 868 МГц, предназначенные для использования в составе систем беспроводной передачи данных и управления, промышленной телеметрии и системах безопасности. Модули разработаны на основе семейства микросхем CC430 типа SoC (System-on-Chip, Система-на-Кристалле) фирмы Texas Instruments и поддерживают протоколы 6LoWPAN и SimpliciTI. Используемый частотный диапазон и высокая выходная мощность обеспечивает устойчивую связь на расстоянии десятков километров в зоне прямой видимости, позволяя развертывать системы без установки дополнительных ретрансляторов.
Цель
Создание беспроводной сети на основе модулей MBee-868
Что потребуется
- Беспроводной модуль MBee-868-2.0 или MBee-868-3.0 – столько штук, сколько надо запрограммировать
- Плата MB-USBridge – 1 шт
- USB-провод – 1 шт
- Компьютер с OS Windows
Что делаем
1. Загружаем с сайта прошивку в зависимости от модуля, который необходимо запрограммировать.2. Загружаем с сайта программу SysmcBootLoader, распаковываем и запускаем ее.
Для запуска приложения необходима установленная платформа .NET Framework 3.5
3. Устанавливаем модуль на переходник USB-UART.
В качестве переходника может выступать плата MB-USBridge или MB-Serial или иной преобразователь с уровнями UART 3,3В

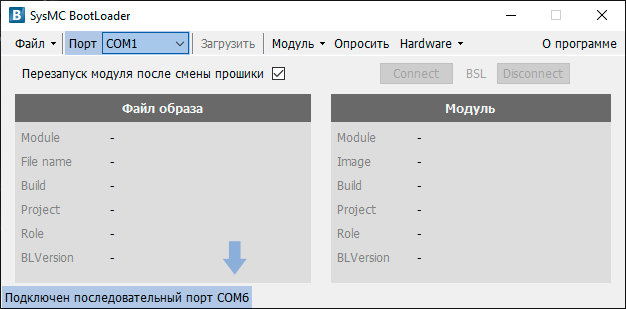

После подключения платы MB-USBridge к компьютеру, в нижней части окна программы SysMC BootLoader появится сообщение «Подключен последовательный порт COMx», где x – номер порта, который система присвоила вашему переходнику.

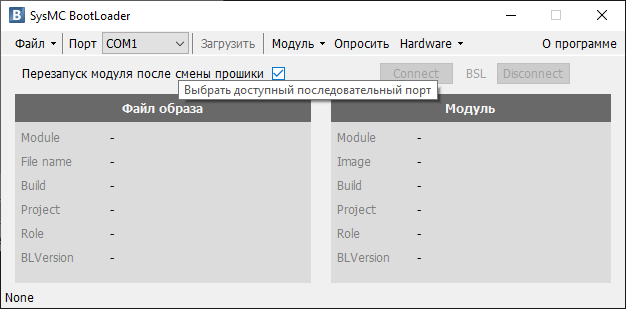

4. Из выпадающего списка «Порт» выберите ранее определенное значение. В меню «Файл» укажите путь к скаченной прошивке SerialStar и переведите модуль в режим обновления ПО, для чего, удерживая кнопку «SYSTEM BUTTON» нажимаем и отпускаем кнопку «RESET» и затем отпускаем кнопку «SYSTEM BUTTON». Должен начать мигать белый светодиод.
5. Загрузите прошивку в модуль, щелкнув по кнопке Загрузить в главном меню. Ряд настроек можно осуществить, не выходя из режима обновления ПО. Например, можно установить сетевые параметры и выходную мощность.
5. Сразу после загрузки, без каких-либо дополнительных настроек, модули могут работать как беспроводной удлинитель последовательного интерфейса или как одноранговая сеть типа «каждый с каждым». Если Вам необходимы более сложные системы, то посмотрите примеры.
Источник: СМК
